| Nguồn gốc: | Chu Châu, Trung Quốc |
|---|---|
| Hàng hiệu: | LING FENG |
| Chứng nhận: | ISO9001: 2015 |
| Số lượng đặt hàng tối thiểu: | 1 kg |
| Giá bán: | Negotiable |
| chi tiết đóng gói: | Trống thép |
| Thời gian giao hàng: | Thỏa thuận |
| Điều khoản thanh toán: | Thỏa thuận |
| Khả năng cung cấp: | 200 tấn / năm |
| Vật chất: | Phụ gia cacbua xi măng | Chức năng: | Kiểm soát quá trình thiêu kết của hạt WC lớn lên, có được độ bền cao và độ cứng cao. |
|---|---|---|---|
| Loại vật liệu: | Bột kim loại cacbua, bột cacbua hợp chất | Xuất hiện: | Bột |
| Đóng gói: | Trống đường phố | Ứng dụng: | Dụng cụ cắt, gốm kim loại, vv |
| Điểm nổi bật: | Hợp chất cacbua WC-Co rắn,Dung dịch rắn hợp chất ức chế cacbua rắn,Hợp chất cacbua xi măng WC-Co rắn |
||

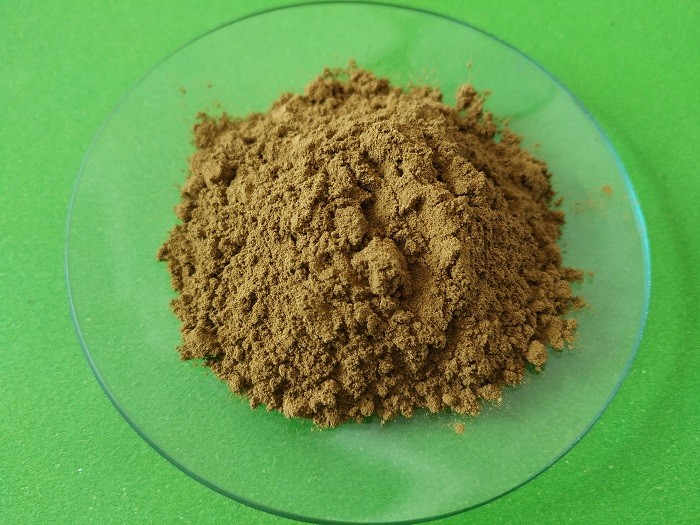

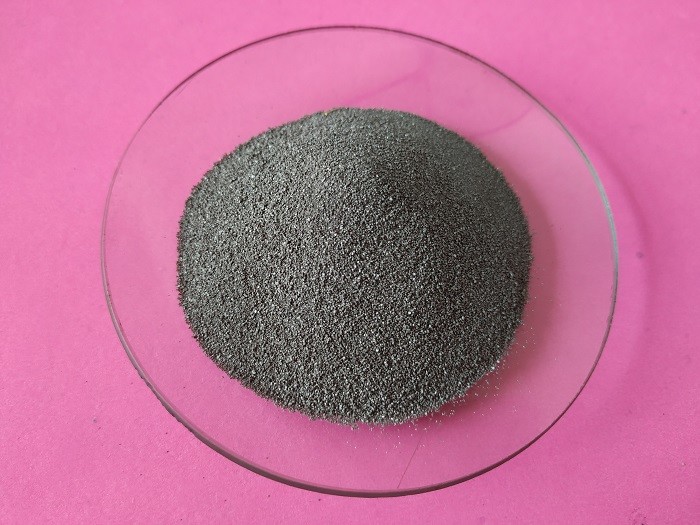

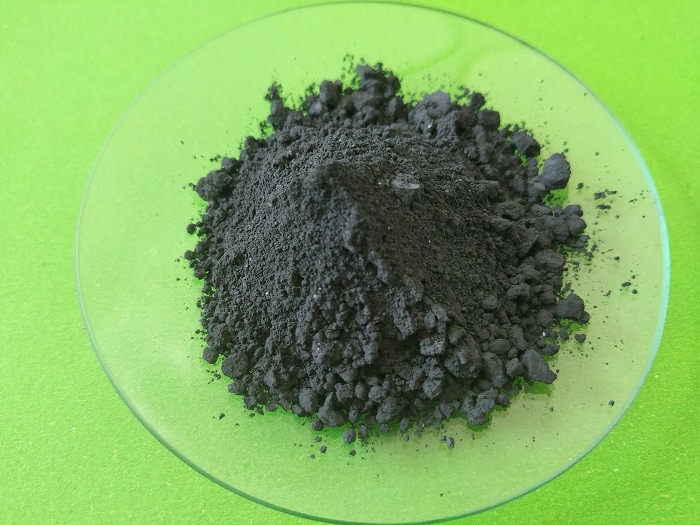

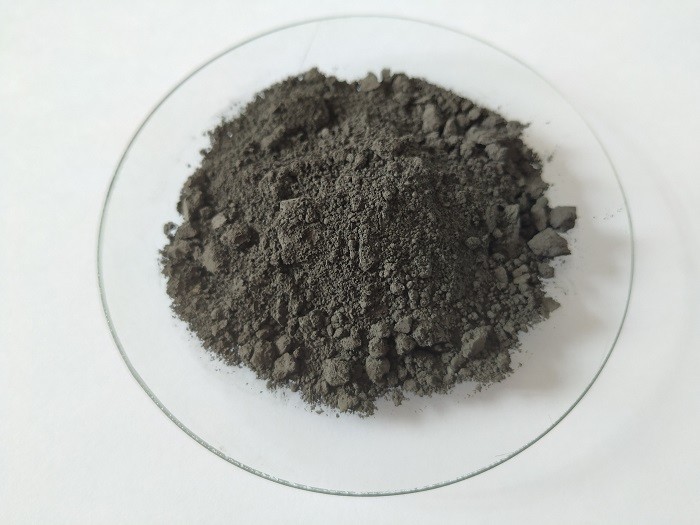

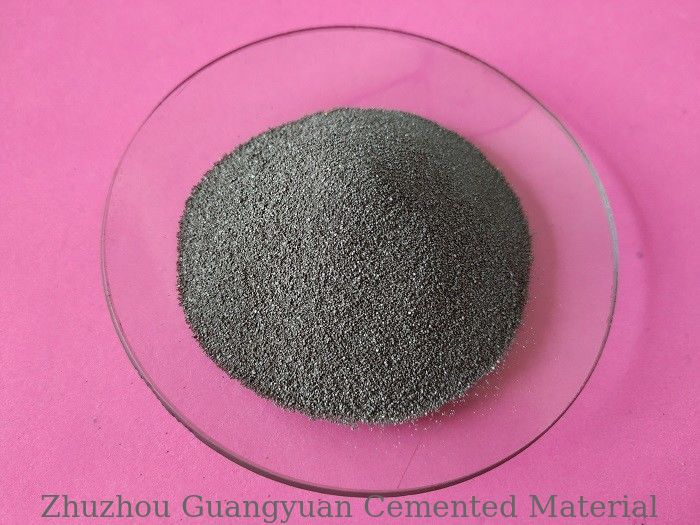

Phụ gia cacbua xi măng, cacbua kim loại, chất ức chế hạt trong cacbua xi măng WC-Co, dung dịch rắn cacbua hợp chất
Để kiểm soát hiệu quả quá trình thiêu kết hạt WC lớn lên, thu được cường độ cao và độ cứng cao của cacbua xi măng siêu mịn, sử dụng kính hiển vi điện tử quét (sem), máy kéo và máy đo độ cứng rockwell để nghiên cứu các phần khối lượng khác nhau và tỷ lệ VC / Cr3C2 và nhiệt độ thiêu kết trên chất ức chế phát triển hạt WC siêu mịn WC- Co cacbua xi măng trong cấu trúc vi mô và tính chất cơ học của va đập, kết hợp với kết quả thử nghiệm của cacbua xi măng siêu mịn được phân tích trong cơ chế chất ức chế tăng trưởng hạt VC / Cr3C2.Kết quả cho thấy rằng, bổ sung một lượng thích hợp chất ức chế tăng trưởng hạt VC / Cr3C2 trong cacbua xi măng siêu mịn phân bố kích thước hạt WC, không có nhóm khuyết tật rõ ràng, hợp kim có cấu trúc vi mô tốt và đồng nhất và các tính chất cơ học tuyệt vời.Khi chất ức chế tăng trưởng hạt 0,5% (phần khối lượng) 0,2% VC / Cr3C2, chế phẩm thiêu kết 1450 ℃ của WC - 12 Co siêu mịn, độ bền uốn của cacbua là 3710 mpa, độ cứng (HRA) 91,5 Cơ chế VC / Cr3C2 đối với chất ức chế tăng trưởng hạt: VC phản ứng chính với WC tạo ra dung dịch rắn (W, V) C tập hợp trong giao diện WC / Co, có thể làm giảm giao diện WC / Co, dung dịch rắn chính Cr3C2 trong pha kết dính, dẫn đến khả năng hòa tan WC trong pha liên kết thấp.Hoạt động kết hợp của cả hai làm chậm quá trình hòa tan và kết tủa của WC trong giai đoạn liên kết, do đó ức chế sự phát triển của hạt WC trong quá trình thiêu kết.
Chúng tôi có các loại cacbua kim loại khác nhau, bao gồm cacbua tantalipchủ nợ (TaC), cacbua niobi pchủ nợ (NbC), titan cacbuapchủ nợ (TiC), crom cacbuapchủ nợ (Cr3C2), cacbua vanadipchủ nợ (VC), cacbua molypden pchủ nợ (MoC), và cacbua hợp chất dung dịch rắnc, bao gồmBột dung dịch rắn Tantali-Niobium cacbua (Ta + Nb Cacbua),Bột dung dịch rắn vonfram-Titanium-Tantali cacbua với Crom (W + Ti + TaCacbua + Cr),Bột dung dịch rắn cacbua vonfram-Titanium-Tantali (Niobi) (W + Ti + Ta / Nb Cacbua + Cr),Bột dung dịch rắn vonfram-titan cacbua (W + Ti cacbua).
1. Bột cacbua Tantali
| Cấp | FTaC-1 | FTaC-2 | |
|
Nội dung chính %
|
Ta (Nb) C | ＞ 99,5 | ＞ 99,5 |
| TC | ＞ 6,20 | ＞ 6,20 | |
| FC | ＜ 0,15 | ＜ 0,15 | |
|
Hàm lượng tạp chất% MAX |
Nb | 0,15 | 0,15 |
| Fe | 0,08 | 0,08 | |
| Si | 0,015 | 0,015 | |
| O | 0,40 | 0,20 | |
| N | 0,05 | 0,05 | |
| Na | 0,015 | 0,015 | |
| Ca | 0,015 | 0,015 | |
| Fsss (ừm) | ≤1.0 | 1,5 ± 0,5 | |
| Cấp | FNbC-1 | FNbC-2 | NbC-C-3 | |
|
Hàm lượng tạp chất% TỐI ĐA |
TC | 11,0 ± 0,5 | 11,0 ± 0,5 | 11,0 ± 0,5 |
| FC | 0,20 | 0,20 | 0,10 | |
| O | 0,80 | 0,30 | 0,10 | |
| N | 0,15 | 0,15 | 0,15 | |
| Ta | 0,25 | 0,25 | 0,25 | |
| Ti | 0,02 | 0,02 | 0,02 | |
| Si | 0,01 | 0,01 | 0,01 | |
| Fe | 0,15 | 0,15 | 0,40 | |
| Ca | 0,01 | 0,01 | 0,01 | |
| Fsss (ừm) | 1,20 ± 0,30 | 3,0 ± 1,0 | - | |
|

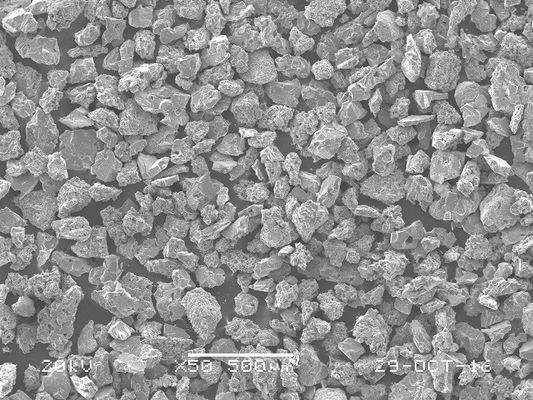

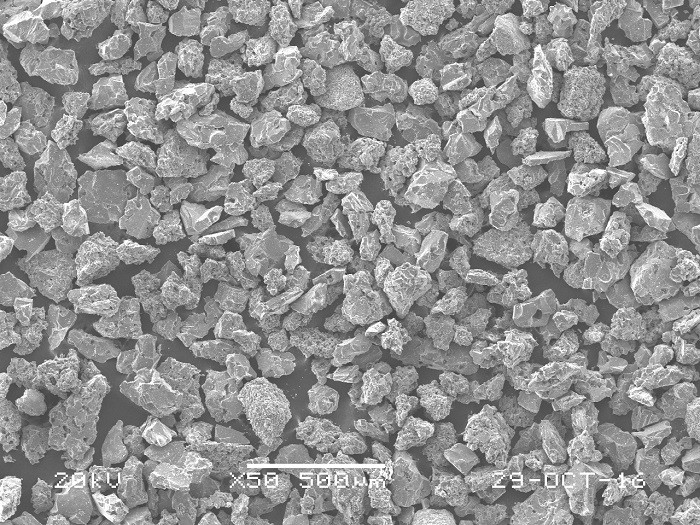

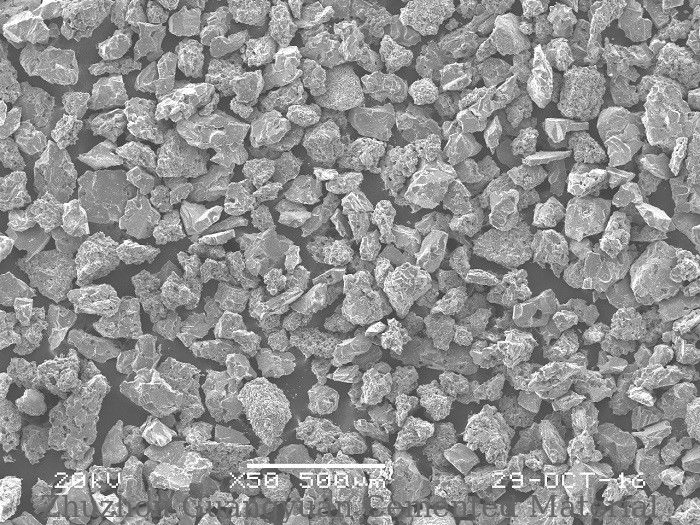

Kích thước sàng của NbC-C-3 (lưới) |
-60 / + 325, -100 / + 200, -200 / + 325, -325 (Có thể là nthương lượng | |||
|
Cấp
|
(TaNb) C 80:20 |
(TaNb) C 60:40 |
(TaNb) C 90:10 |
(TaNb) C 70:30 |
|
Nội dung chính % |
Ta | 71 ± 1,5 | 56 ± 1,3 | 84,4 ± 1,5 | 65,6 ± 1,5 |
| Nb | 20,6 ± 1,0 | 35 ± 1,3 | 8,85 ± 1,0 | 26,6 ± 1,2 | |
| TC | 7,2 ± 0,5 | 8,1 ± 0,5 | 6,75 ± 0,5 | 7,8 ± 0,5 | |
| FC | ＜ 0,15 | ＜ 0,15 | ＜ 0,15 | ＜ 0,15 | |
|
|
Co | 0,15 | 0,15 | 0,15 | 0,15 |
| Si | 0,02 | 0,02 | 0,01 | 0,01 | |
| Fe | 0,15 | 0,15 | 0,15 | 0,15 | |
| Ca | 0,01 | 0,01 | 0,01 | 0,01 | |
| Al | 0,015 | 0,015 | 0,015 | 0,015 | |
| N | 0,20 | 0,20 | 0,20 | 0,20 | |
| S | 0,03 | 0,03 | 0,03 | 0,03 | |
| O | 0,25 | 0,25 | 0,25 | 0,25 | |
| Ti | 0,05 | 0,05 | 0,05 | 0,05 | |
| Kích thước fsss (um) | 2,50 ± 1,50 | 2,50 ± 1,50 | 2,50 ± 1,50 | 2,50 ± 1,50 | |
4. Dung dịch rắn vonfram-Titanium-Tantali cacbua với Chromium.
| Cấp | YH1CK | YH2CK | YH3CK | |
|
Chủ yếu Nội dung % |
Ti | 19,6 ± 0,5 | 22,6 ± 0,5 | 25,1 ± 0,5 |
| Ta | 35,5 ± 0,5 | 27,0 ± 0,5 | 20,0 ± 0,5 | |
| TC | 9,6 ± 0,2 | 10,2 ± 0,2 | 10,6 ± 0,2 | |
| FC | ＜ 0,40 | ＜ 0,40 | ＜ 0,40 | |
| Cr | 0,14-0,22 | 0,16-0,26 | 0,14-0,25 | |
| W | thăng bằng | thăng bằng | thăng bằng | |
|
TỐI ĐA |
Fe | 0,10 | 0,10 | 0,10 |
| Na | 0,005 | 0,005 | 0,005 | |
| K | 0,005 | 0,005 | 0,005 | |
| S | 0,03 | 0,03 | 0,03 | |
| O | 0,30 | 0,30 | 0,30 | |
| N | 0,25 | 0,25 | 0,25 | |
| Kích thước fsss (um) | ≤1.0 | ≤1.0 | ≤1.0 | |
| Cấp | 4K29 | 4K34 | 4K11 | 4K10 | YS30 | 4K12 | |
|
Nội dung % |
Ti | 29,4 ± 0,5 | 35,0 ± 0,5 | 10,4 ± 0,5 | 32,0 ± 0,5 | 26,5 ± 0,5 | 12,0 ± 0,5 |
| W | 36,0 ± 1,0 | - | 63,0 ± 1,5 | 45,5 ± 1,5 | thăng bằng | thăng bằng | |
| TC | 11,2 ± 0,2 | 12,0 ± 0,2 | 7,8 ± 0,3 | 12,1 ± 0,3 | 10,8 ± 0,2 | 7,8 ± 0,4 | |
| FC | ＜ 0,30 | ＜ 0,20 | ＜ 0,60 | - | ＜ 0,30 | ＜ 0,60 | |
| Ta | 22,4-23,4 | 52,5-53,5 | 17,6-18,6 | ＜ 0,30 | 30,7-31,7 | 24.0-26.0 | |
| Nb | - | - | - | 10,0 ± 0,5 | - | - | |
|
TỐI ĐA |
Fe | 0,10 | 0,10 | 0,10 | 0,10 | 0,10 | 0,15 |
| Na | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | |
| K | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | |
| S | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 | |
| O | 0,30 | 0,30 | 0,30 | 0,30 | 0,30 | 0,30 | |
| N | 0,50 | 0,50 | 0,50 | 0,50 | 0,50 | 0,50 | |
| Kích thước fsss (um) | 2,5 ± 1,0 | 2,5 ± 1,0 | 2,5 ± 1,0 | 2,5 ± 1,0 | 2,5 ± 1,0 | 2,5 ± 1,0 | |
6. Bột dung dịch rắn vonfram-titan cacbua
| Cấp | 4K32 | 4K40 | 4K24 | 4K64 | |
|
thành phần % |
Ti | 32 ± 0,5 | 39,5 ± 1,5 | 24,0 ± 0,5 | 63,5 ± 1,5 |
| W | 56,0 ± 1,0 | 47,0 ± 1,5 | 65,0 ± 1,5 | 19,5 ± 1,5 | |
| TC | 11,2 ± 0,2 | 12,4 ± 0,3 | 10,2 ± 0,5 | 16,5 ± 0,5 | |
| FC | ＜ 0,2 | ＜ 0,5 | ＜ 0,4 | ＜ 0,60 | |
|
Hàm lượng tạp chất ％ TỐI ĐA |
Fe | 0,10 | 0,10 | 0,10 | 0,1 |
| Mo | 0,10 | 0,10 | 0,10 | 0,10 | |
| Si | 0,005 | 0,005 | 0,005 | 0,005 | |
| Co | 0,05 | 0,05 | 0,05 | 0,05 | |
| Na | 0,005 | 0,005 | 0,005 | 0,005 | |
| K | 0,005 | 0,005 | 0,005 | 0,005 | |
| Ca | 0,01 | 0,01 | 0,01 | 0,01 | |
| S | 0,03 | 0,03 | 0,03 | 0,03 | |
| O | 0,30 | 0,30 | 0,30 | 0,50 | |
| N | 0,50 | 0,50 | 0,50 | 0,50 | |
| Thành phần giai đoạn | Một pha | Một pha | Một pha | Một pha | |
| Kích thước fsss (um) | 2,5 ± 1,0 | 2,5 ± 1,0 | 2,5 ± 1,0 | 2,5 ± 1,0 | |
7. Bột cacbua Vanadium
| Cấp | FVC-1 | FVC-2 | FVC-3 | VC-C-4 | |
|
Hàm lượng tạp chất % MAX |
TC | ＞ 16,8 | ＞ 16,8 | ＞ 16,8 | ＞ 16,8 |
| FC | ＜ 1,0 | ＜ 1,0 | ＜ 1,0 | ＜ 0,80 | |
| O | ＜ 1,20 | ＜ 0,50 | ＜ 0,30 | ＜ 0,30 | |
| N | 0,30 | 0,40 | 0,40 | 0,40 | |
| Fe | 0,15 | 0,15 | 0,15 | 0,40 | |
| Ca | 0,05 | 0,05 | 0,05 | 0,05 | |
| Al | 0,02 | 0,02 | 0,02 | 0,02 | |
| Si | 0,05 | 0,05 | 0,05 | 0,20 | |
| Na | 0,01 | 0,01 | 0,01 | 0,01 | |
| Kích thước fsss (um) | 1,0 ± 0,20 | 1,5 ± 0,5 | 3,0 ± 1,0 | - | |
| Kích thước sàng của VC-C-4 (lưới) |
-60 / + 325, -100 / + 200, -200 / + 325, -325 (Có thể thương lượng) |
||||
8. Bột titan cacbua nitride
| Cấp | TiCN (3: 7) | TiCN (4: 6) | TiCN (5: 5) | TiCN (6: 4) | TiCN (7: 3) | |||||||||||
|
Hàm lượng tạp chất% MAX |
TC | 6,9 ± 0,3 | 8,5 ± 0,8 | 10,0 ± 0,5 | 11,8 ± 0,8 | 13,5 ± 0,5 | ||||||||||
| FC | ＜ 0,3 | ＜ 0,3 | ＜ 0,2 | ＜ 0,3 | ＜ 0,3 | ＜ 0,2 | ＜ 0,3 | ＜ 0,3 | ＜ 0,2 | ＜ 0,3 | ＜ 0,3 | ＜ 0,3 | ＜ 0,3 | ＜ 0,3 | ＜ 0,3 | |
| N | 13.0-14.0 | 12,0-13,5 | 10,8-11,8 | 8,5-9,8 | 6,8-7,8 | |||||||||||
| O | ＜ 1,0 | ＜ 0,8 | ＜ 0,3 | ＜ 1,0 | ＜ 0,8 | ＜ 0,3 | ＜ 1,0 | ＜ 0,8 | ＜ 0,3 | ＜ 1,0 | ＜ 0,8 | ＜ 0,3 | ＜ 1,0 | ＜ 0,8 | ＜ 0,3 | |
| Fe | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | |||||||||||
| Kích thước fsss (um) | ＜ 1,0 | 1,5 ± 0,5 | 3,0 ± 1,0 | ＜ 1,0 | 1,5 ± 0,5 | 3,0 ± 1,0 | ＜ 1,0 | 1,5 ± 0,5 | 3,0 ± 1,0 | ＜ 1,0 | 1,5 ± 0,5 | 3,0 ± 1,0 | ＜ 1,0 | 1,5 ± 0,5 | 3,0 ± 1,0 | |
9. Bột Titanium Nitride
| Cấp | FTiN-1 | FTiN-2 | FTiN-3 | |
|
Hàm lượng tạp chất% MAX |
TC | ＜ 0,80 | ＜ 0,80 | ＜ 0,80 |
| N | ＞ 20,5 | ＞ 20,5 | ＞ 20,5 | |
| O | ＜ 1,0 | ＜ 0,8 | ＜ 0,5 | |
| Fe | ＜ 0,20 | ＜ 0,20 | ＜ 0,20 | |
| Kích thước fsss (um) | ＜ 1,0 | 1,5 ± 0,5 | 3,0 ± 1,0 | |
10. Bột crom cacbua
| Cấp | FCr3C2-1 | FCr3C2-2 | FCr3C2-3 | Cr3C2-C-4 | |
|
Hàm lượng tạp chất% MAX |
TC | ＞ 12,8 | ＞ 12,8 | ＞ 12,8 | ＞ 12,8 |
| FC | ＜ 0,30 | ＜ 0,35 | ＜ 0,35 | ＜ 0,30 | |
| O | ＜ 2.0 | ＜ 0,80 | ＜ 0,35 | ＜ 0,35 | |
| N | 0,1 | 0,1 | 0,1 | 0,1 | |
| Fe | 0,15 | 0,15 | 0,15 | 0,4 | |
| Ca | 0,02 | 0,02 | 0,02 | 0,1 | |
| Si | 0,05 | 0,05 | 0,05 | 0,1 | |
| Mo | 0,05 | 0,05 | 0,05 | 0,05 | |
| Kích thước fsss (um) | ＜ 1,0 | 1,5 ± 0,50 | 3,0 ± 1,0 | - | |
| Kích thước rây của Cr3C2-C-4 (mes) |
-60 / + 325, -100 / + 200, -200 / + 325, -325 (Có thể thương lượng)
|
||||
11. Bột cacbua titan
| Cấp | FTiC-1 | FTiC-2 | FTiC-3 | TiC-C-4 | |
|
Hàm lượng tạp chất% |
TC | ＞ 19,0 | ＞ 19,0 | ＞ 18,8 | ＞ 18,8 |
| FC | ＜ 0,50 | ＜ 0,50 | ＜ 0,50 | ＜ 0,50 | |
| O | 1,2 | 0,8 | 0,6 | 0,3 | |
| N | 0,6 | 0,6 | 0,6 | 0,6 | |
| Fe | 0,2 | 0,15 | 0,15 | 0,4 | |
| Si | 0,02 | 0,02 | 0,02 | 0,02 | |
| Ca | 0,02 | 0,02 | 0,02 | 0,02 | |
| Kích thước fsss (um) | ＜ 1,0 | 1,5 ± 0,50 | 3,0 ± 1,0 | - | |
| Kích thước rây của TiC-C-4 (lưới) | -60 / + 325, -100 / + 200, -200 / + 325, -325 (Có thể thương lượng) | ||||
12. Bột cacbua molypden
| Cấp | FMo2C-1 | FMo2C-2 | Mo2C-C-3 | ||
|
Hàm lượng tạp chất% |
TC | ＞ 5,80 | ＞ 5,80 | ＞ 5,80 | |
| FC | ＜ 0,20 | ＜ 0,20 | ＜ 0,20 | ||
| O | 0,5 | 0,3 | 0,2 | ||
| Fe | 0,2 | 0,2 | 0,4 | ||
| Kích thước fsss (um) | 1,5 ± 0,5 | 3,0 ± 1,0 | - | ||
| Kích thước rây của Mo2C-C-3 (lưới) | -60 / + 325, -100 / + 200, -200 / + 325, -325 (Có thể thương lượng | ||||
